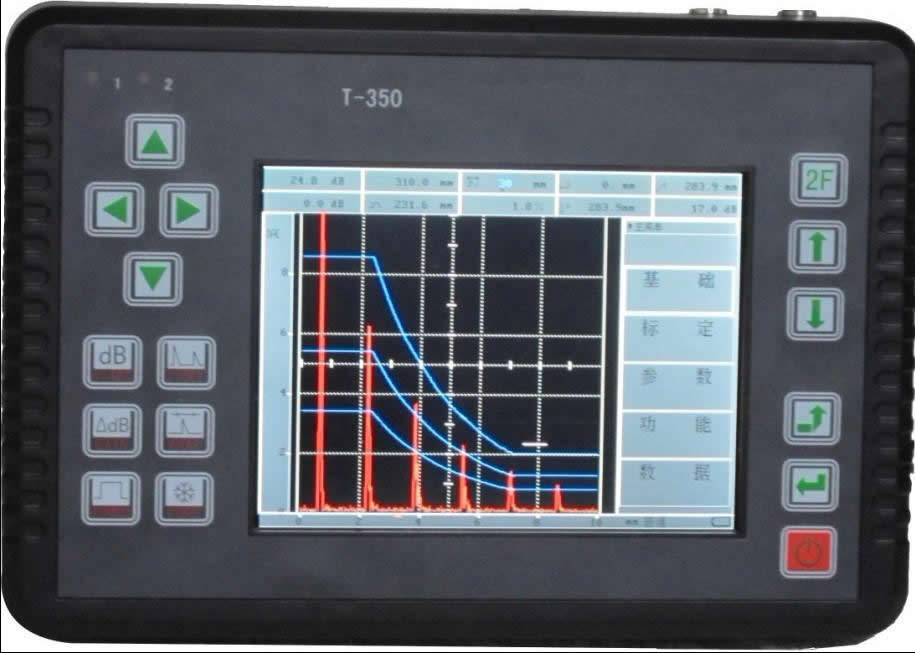

T3系列数字超声波探伤仪
产品概述:
T3系列超声波探伤仪是一款全
过程、连续、动态、高真的高清晰度真彩显示全数字式超声波探伤仪。
能够快速便捷、没有损伤、准确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断。
本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域,也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
仪器特点
●5.6”彩色液晶高分辨率640×480液晶屏;
●简洁的按键和菜单设计,操作方便;
●宽频低噪声放大电路,可匹配各种频率探头;
●脉冲强度:40~600V连续可调;
●仪器重量含电池只有0.9Kg
,外形尺寸为214×147×50mm;
●环保锂电池可连续工作8小时以上,模块插接式;
自动化功能
●自动校准:自动测试“探头零点”、“K值”、“前沿”及“材料声速”;
●自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);
●自由切换三种标尺(深度d、水平p、距离s),满足不同的探伤标准要求和探伤工程师的标尺使用习惯;
●自动增益:自动将波形调至屏高的80%,大大提高了探伤效率;
●自动录制探伤过程并可以进行动态回放,录制时间无限制;
●自动Φ值计算:直探头锻件探伤,找准缺陷Max高波自动换算孔径Φ值;
●自动DAC、AVG曲线自动生成取样点不受限制,并可进行修正与补偿,满足任意探伤标准;
●自动分析并显示回放参数,自动生成探伤报告;
探伤功能
●回波包络:实时检索并记录缺陷Max高波;
●Φ值计算:直探头锻件探伤找准缺陷Max波自动换算;
●缺陷定位:实时显示水平值L、深度值H、声程值S;
●缺陷定量:实时显示SL、EL、GL、RL定量值;
●实时显示孔状缺陷Φ值;
●缺陷定性:自动显示缺陷大小,位置;
数据存储
●50个探伤通道,可自由输入任意行业探伤标准,方便存储、调用;
●3000幅探伤波形及数据,实现存储、调出、打印、与计算机通讯传输;
屏幕保护
待机时可关闭屏幕或显示字幕,省电并延长使用寿命;
技术参数
●数字硬件采样频率:10bit/200MHz;
●脉冲强度:40~600V连续可调,调节步长40V
●阻抗匹配:80Ω、400Ω二档可选;
●工作方式:单晶探伤、双晶探伤、穿透;
●扫描范围:零界面入射~ 9999.9mm钢纵波;
●重复频率:25~1000Hz,连续可调;
●检波方式:全检波、正、负检波、射频波显示;
●工作频率:0.4MHz
~
20MHz;
●衰减器精度:<
±1dB/12dB;
●增益调节:110dB(0.1dB、1
dB 、2dB、6dB步进);
●声速范围:(100
~
20000)m/s;
●数字抑制:(0
~
99)%,不影响线性与增益;
●环境温度:(-20~70)℃
●相对湿度:
(20~95)%RH
仪器配置:
仪器箱
一个
主机
一台
直探头
一支
斜探头
一支
电源适配器
一个
锂电池
一组
探头电缆
2根
读卡器
一个
产品型号 |
T310 |
T330 |
T350 |
T380 |
显示屏 |
TFT |
TFT |
TFT |
TFT |
灵敏度余量 |
60DB |
61DB |
62DB |
62DB |
水平线性 |
≤ 0.2% |
≤ 0.15% |
≤ 0.1% |
≤ 0.1% |
垂直线性 |
≤ 3% |
≤ 2.5% |
≤ 2% |
≤ 2% |
分辨力 |
>38dB |
>39dB |
>41dB |
>42dB |
动态范围 |
≥ 34dB |
≥ 36dB |
≥ 38dB |
≥ 38dB |
DAC曲线 |
√ |
√ |
√ |
√ |
AVG曲线 |
√ |
√ |
√ |
√ |
标准 |
可适应各标准 |
可适应任何标准 |
可适应任何标准 |
可适应任何标准 |
闸门报警 |
√ |
√ |
√ |
√ |
曲线报警 |
√ |
√ |
√ |
√ |
波形冻结 |
√ |
√ |
√ |
√ |
通道 |
50 |
30 |
50 |
50 |
波形 |
3000 |
3000 |
3000 |
3000 |
自动校准 |
√ |
√ |
√ |
√ |
噪声抑制 |
√ |
√ |
√ |
√ |
回波包络 |
√ |
√ |
√ |
√ |
自动增益 |
√ |
√ |
√ |
√ |
计算孔径 |
√ |
√ |
√ |
√ |
曲面修正 |
√ |
√ |
√ |
√ |
编辑程序 |
√ |
√ |
√ |
√ |
电池模块 |
1 |
1 |
1 |
2 |
|
