非接触式振动分析仪VS980

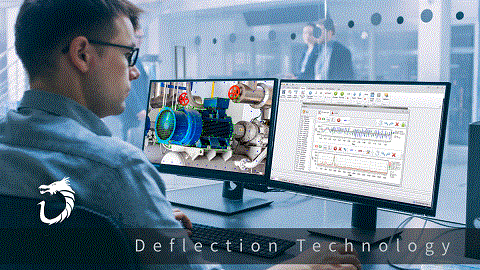

一、什么是视觉增强影像系统?

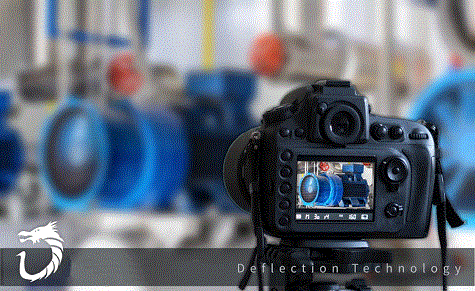

该系统通过高的视频采样率,来视频记录检测设备的振动。视觉增强影像系统是一种准确的测试方法,将视频记录时获取的有意义的振动信号,并结合了频谱分析的方法,同时消除由混淆效应引起的频率。因此,在整个频谱上校准信号,使读数在频率和幅值上都更加
稳定。这种振动分析方法,在视频文件中使用微运动跟踪算法。它用一次视频录制就可以同时检测和测量数千个点的振动。
这种振动分析的结果取决于视频记录的质量。同样,频谱中可见的Max频率与每秒拍摄的帧数有关。
二、视觉增强影像系统的技术优势?

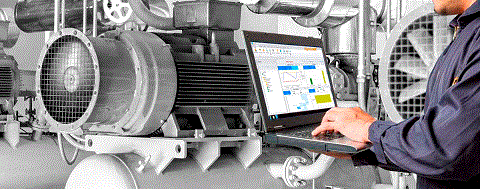

视觉增强影像系统用户可以同时测量数千个点,如果使用传统方法会浪费大量时间。通过这种方式,您

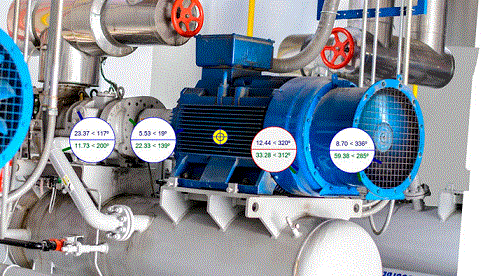

不需要花费太多精力就可以更准确地分析结构,运动,变形和相位。同时,该技术允许用户导出放大的振动模拟,即使对于未经过是振动分析
培训的人士也很容易解释振动现象。
三、使用视觉增强影像系统可以诊断出哪些故障?
不平衡
不对中
机械松动,结构松动,结构裂纹
轴弯曲
软脚
偏心率
联轴器(膜片,齿式,橡胶,万向轴),链条,皮带,万向轴
自然频率(通过冲击测试)
扭振
电气噪音
共振
管道,管线,和设备基础刚性
模态测试
桥梁,建筑物,大型船舶,飞机微震测试
四、应用场合:
非接触式振动分析技术
在许多情况下,加速度传感器的质量会完全改变振动的行为。例如从质量较小的物品(例如电缆,很小的电动机,无线电控制飞机等)收集有意义的数据时,就是这种情况。
视觉增强影像系统完全消除了这个问题,因为它不使用传感器,所以被分析的物体会自然振动。
大型物体的振动分析
振动分析的另一个主要限制是大型物体,例如建筑物,桥梁,大型船舶,飞机。
振动分析技术的局限性
视觉增强影像系统是振动分析仪的补充,但仍不能替代,因为它仍然存在与Max频率和幅度分辨率有关的限制。
Max频率取决于相机每秒拍摄的帧数(帧频)。因此,Max可见频率将是帧速率的一半(对于可靠的幅度,它将是:帧速率/ 2.56)。
振幅分辨率将取决于相机的像素数量,以及从相机到物体的距离以及所使用的变焦。靠近被测物体时可获得更好的分辨率。
混淆:此类分析的另一个问题是无法避免混淆效应。通常,常见的振动分析仪使用内置在数据采集界面中的模拟滤波器来消除这种影响。但是,在视频中不可能做到这一点。结合了一种基于传统加速度计的校准方法,该方法可以分析频谱并消除由混淆效应引起的频率。因此,在整个频谱上校准信号,使读数在频率和幅度上都更加
稳定。实际上,整个过程可减少相机本身固有的95%的底部噪音。
五、技术参数:
采样率 |
由选择的相机决定
分辨率
分辨率 |
Iphone8&以上版本
240 fps
每秒传输帧数 Full
HD
phantom v2640 12500fps
每秒传输帧数 Full
HD |
频率范围 |
由选择的相机决定
全高清分辨率 |
Iphone8&以上版本 7200RPM
Fmax
phantom v2640 350,000RPM
Fmax |
位移量 |
≥3.3 ft/0.1 mils 2.54微米/1米 |
视频偏转因子 |
1倍到无.限大 |
背景振动隔振 |
跨通道抗混叠滤波器及帧/区域稳定 |
校准方法 |
使用DigvibeMX或WiSER
Vibe ANL文件的嵌入式FFT(Max准确度NIST可追踪)。
使用加速计输出的RMS均方根值(第三方校准)。
距离方法测量视频帧内任意两点之间的距离。 |
导出类型 |
MP4高清&GIF动画 |
注释方法 |
带有自定义文本的标签气球 |
播放和导出速度 |
1/10至无.限大 |
导出选项 |
输出放大、运动检测和目标点,并在导入DigvibeMX后完全输出功能 |

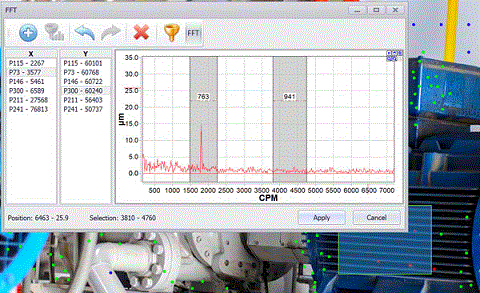

分析工具 |
时间波形和视频的带通、高通、低通和带阻、时间波形、FFT、轨道、相位分析、谐波、边带、分贝以及通过导出/导入与DigvibeMX分析软件的分析集成。 |
|
