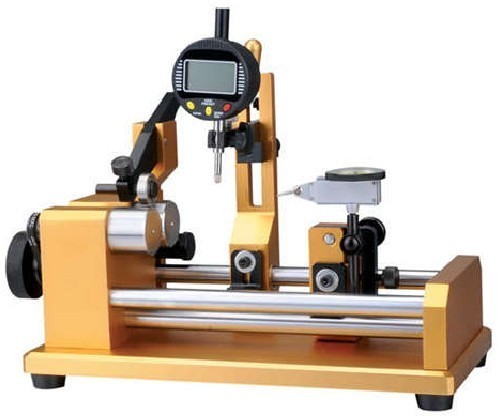

T-20 同轴度测量仪





适用范围:

   本仪器适用于台阶轴、轴套、衬套等有同轴度要求的零件测量。



主要用途:

   1、轴类零件圆度、同心度、圆周跳动、断面差的精密测量;
   2、轴类零件外圆及内圆参数的同时精密测量;
   3、轴类零件多点参数的同时精密测量;
   4、快速测量、断差面、内圆及外圆可同时测量



特点:
   1、标准精度0.005mm和高精度0.002mm
   2、快速测量节省时间;
   3、操作方便、通用性强;
   4、轻便易搬、维护简单;
   5、操作环境要求不高;
   6、可依据零件特殊性专门定制。





操作须知:

   1.请将仪器放置在干燥、清洁的环境中,不能直接暴露在阳光直射或潮湿的地方,避免高温和剧烈震动。

   2.同轴度测量仪是一种精密仪器,在运输和移动过程中,应小心轻放,避免冲击和碰撞。

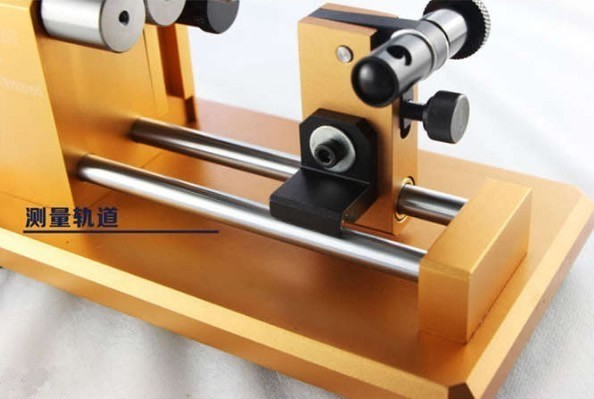

   3.为了不影响仪器的精确度,应使用干净的软布或脱脂棉蘸纯酒精或专用清洗剂擦拭“旋转工作轴”和“导向轴”,

     避免用手触摸和直接擦拭。

   4.定期对仪器做防锈、清洁等保养工作,防止酸性(腐蚀性)等物质接触仪器表面。

   5.使用时仪器应水平放置,以防止在测量过程中工件轴向移动。



使用方法:

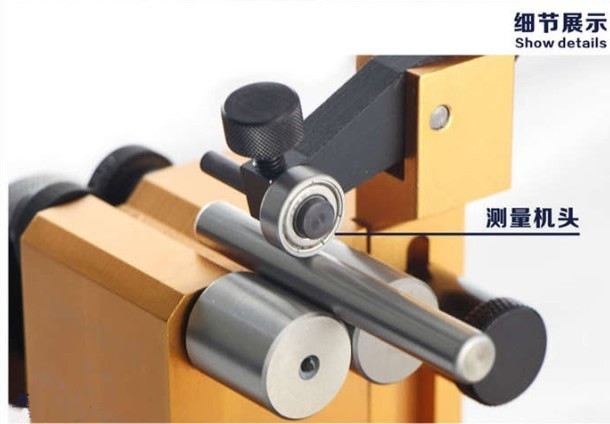

   1、根据被测工件大小调节“压轮”高度,使“压轮”能够以合适的压力压住被测工件。

   2、通过“操作手柄”升起“压轮”,将被测工件放置在“旋转工作轴”上,然后将“压轮”归位。

   3、调节“表架”的高度,并将其移动,使千分表(百分表)测头接触被测工件表面,调整表盘指针归零。

   4、调节“杠杆表”测头至被测工件合适位置,并使之接触工件表面,调整表盘指针归零。

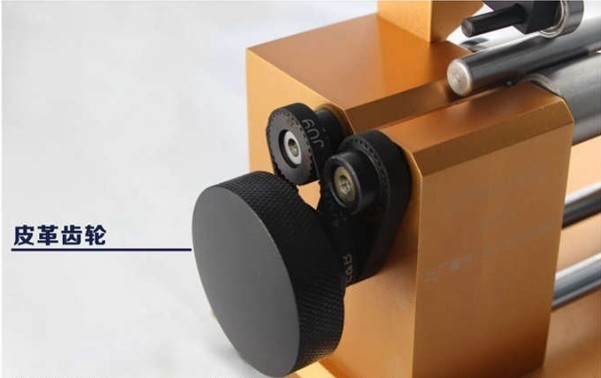

   5、旋转手轮,根据实际情况微调表头,完成读数。
