激光对中仪TKSA 71





品牌:瑞典SKF

TKSA 71 :精度高、耐久性好

支持无线数据传输的激光对中仪
T- 71 :精度高、耐久性好

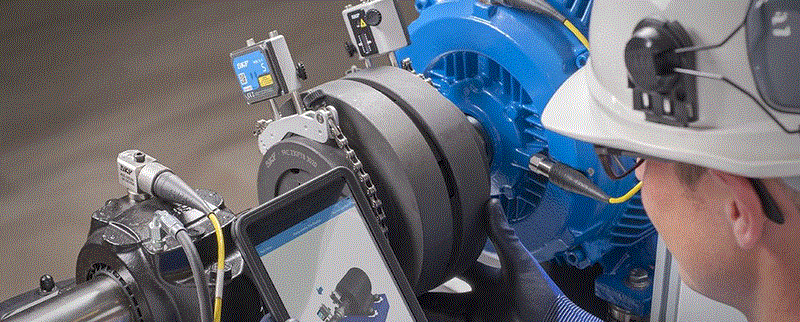

T- 71 设计用于在恶劣的工业应用环境中实现对中,这款高端设备延长了SKF的轴对中仪产品线 。
轴对中仪用途广泛,所配备的紧凑测量单元,能够用于狭窄的空间。其应用软件可进行各种类型的对中工作,包括水平轴和垂直轴、调距轴和阵列机组的对中。 这种设计,实现了对中性能和较高的耐用性,并可在恶劣环境中提供较高的测量精度和佳的防尘和防水性能。

TKSA 71 的优势:

• 简单易用 - 直观的应用软件、对中过程指导和教学视频
• 应用范围广 - 配件和应用软件
• 对中性能 - 测量距离长达10 m、干扰补偿、测量灵活性、总旋转角度
40°、自动测量,并且能够根据目标值进行定制化的对中
• 恶劣环境下的防护性能 - 测量单元完全密封(IP67),可以防止灰尘和水分进入
• 紧凑的测量单元 - 适用于狭窄的空间
• 坚固的手提箱 - 优良的防护性能、便于携带和无线充电

满足您的对中需求的全套系统

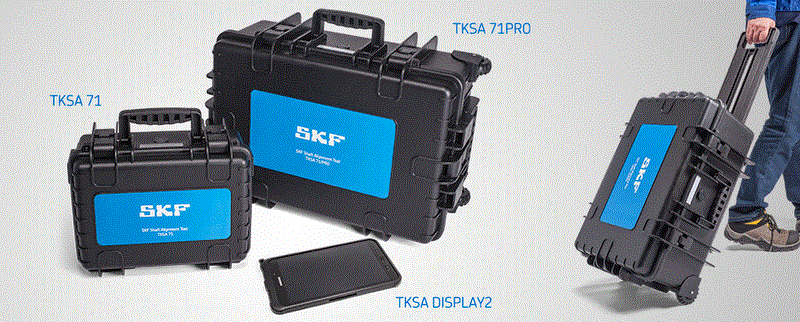

TKSA 71 基本款对中仪包括适用于大多数对中工作的标准配件。产品供货时装在坚固的手提箱中,该手提箱符合大多数航空公司对随身行李的要求。款对中仪还包括其他配件,例如进行更苛
刻的对中操作时所需的滑动支架、磁性底座和偏移支架。
PRO型对中仪供货时装在坚固的大型拉杆箱中。TKSA 71D 和TKSA 71D/PRO 还包括带有保护罩和预装应
用软件的显示单元。两种系统均适用于没有网络连接或设置的应用场合。

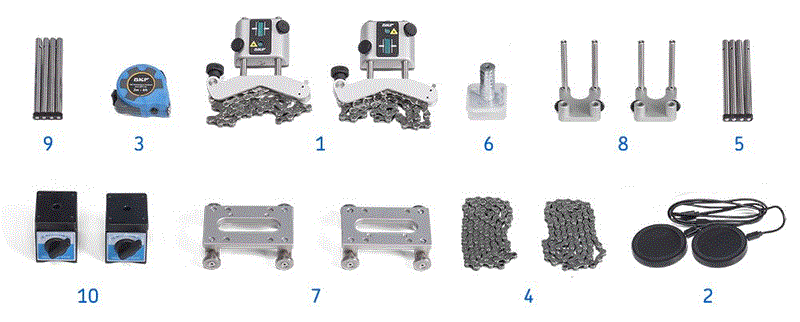

测量单元:(1)带有标准V型支架的测量单元(M & S),(2)带USB线缆的无线充电底座,(3)卷尺
标准配件:(4)延长链,(5)延长杆,(6)安装磁铁
高级配件:(7)滑动支架,(8)偏移支架,(9)额外延长杆,(10)磁性底座



对中应用
通过针对不同对中工作定制的六款应用软件, TKSA 71 能快速、直观地实现对中。 不需要事先培训
而设计使用,这些应用软件简单易用,支持安卓和iOS平台,并且可免费下载。通用功能包括自动生
成报告、具有导出和共享选项、自带教学视频、内置公差指南、3D动态视图、干扰补偿和全
面功能演示模式。



     组件:

TKSA 71

2 × TKSA 71 测量单元 (M & S)
2 × 标准 V 型支架(带 480 mm (18.9 in.) 链条、80 mm (3.1 in.) 杆和磁铁)
2 x 延长链 1 m(3.3 ft)
1 x USB 到 Micro USB 分离式充电线缆
2 x 无线充电底座
1 x 卷尺 5 m (16.4 ft.)
1 x 打印版标定证书和一致性声明
1 x 打印版快速启动指南(英语)
4 x 延长杆 120 mm (4.7 in.)
1 x 耐用型携带箱 (IP67),365 x 295 x 170 mm (14.4 x 11.6 x 6.7 in.)



TKSA 71/PRO

2 × TKSA 71 测量单元 (M & S)
2 × 标准 V 型支架(带 480 mm (18.9 in.) 链条、80 mm (3.1 in.) 杆和磁铁)
2 x 延长链 1 m(3.3 ft)
1 x USB 到 Micro USB 分离式充电线缆
2 x 无线充电底座
1 x 卷尺 5 m (16.4 ft.)
1 x 打印版标定证书和一致性声明
1 x 打印版快速启动指南(英语)
8 x 延长杆 120 mm (4.7 in.)
2 x 磁性底座(TKSA MAGBASE)
2 x 滑动支架(TKSA 51-SLDBK)
2 x 偏移支架 50 mm (2 in.)
1 x 大型耐用型拉杆箱 (IP67),610 x 430 x 265 mm (24 x 16.9 x 10.4 in.)



技术参数:

订货号 TKSA 71 和 TKSA71/PRO
传感器和通信 20 mm (0.8 in.) PSD,线激光,2类;倾角仪 ±0,1°;蓝牙 4.0 LE”
系统测量距离 0,04至10 m (0.13 to 32.8 ft)
测量误差/显示分辨率 <1% ±10 µm / 10 µm (0.1 mil)
续航时间和充电 约 8 小时, 可充电锂电池,无线充电 10 分钟可使用 1 小时
测量单元的尺寸/重量 52 × 64 × 33 mm (2.1 × 2.5 × 1.3 in.) / 130 g (4.6 oz.)
操作设备 推荐 TKSA DISPLAY、Galaxy Tab Active 和 iPad mini,也可使用 iPad 三代、
iPod touch 五代、iPhone 4S、Galaxy S4 或更高版本产品
软件/App升级 在Apple AppStore或Google Play Store上进行
操作系统要求 Apple iOS 9 或安卓 OS 4.4.2(以及更高)
对中应用 水平轴对中、垂直轴对中、软脚、调距轴对中、数值、
阵列机组轴对中
对中方式 带 9–12–3 导向的三点测量法、自由测量( 40° 总旋转),
自动测量、干扰补偿、目标对中值
动态对中纠正 垂直和水平机位校准
额外特性 对中测量指导、3D动态视图、屏幕方向翻转、自动生成PDF报告
轴径 直径为 20 至 150 mm (0.8 至 5.9 in), 选用延长链时直径 450 mm (17.7 in.)。
建议的联轴器高度 使用标准杆  45 mm (1.8 in.) ,使用延长杆  120 mm (4.7 in.)
防护等级 IP67
总重量(包括仪器箱) TKSA 71: 3,9 kg (8.6 lb)
TKSA 71/PRO: 12,5 kg(27.6 lb)



风力发电行业的用户对SKF轴对中仪 的表现满意,该对中仪设计紧凑、轻便,有利于技术人员将其携带到塔架上并在狭窄的空间进行对中。在一般工业应用中, 轴对中仪用途广泛、方便使用,技术人员能迅捷掌握其操作方法并进行设备对中。 为复杂的对中任务而设计,可以在垂直轴和阵列机组对中方面提供稳定的性能。




操作步骤:



1、输入机器尺寸



2、屏幕操作引导



3、动态显示调整数值



4、保存对中结果









 细节图:
